پانل‌ها

انتخاب رنگ و تعیین مشخصات حداقل مورد نیاز برای رویه ورق باید با در نظر گرفتن میزان آلودگی هوای محل اجرا صورت گیرد.
ساختار نگهدارنده و اتصالات

زیر‌سازی آلومینیومی و اتصالات باید به گونه‌ای باشد که امکان انبساط و انقباض قطعات در اثر سرد و گرم‌شدن‌ها فراهم گردد.
پنجره‌ها

در مواردی که اجرای پنجره‌هایی همباد با نما در نظر گرفته شده‌است، پنجره‌ها باید به‌صورت یکپارچه و با استفاده از پیش‌قاب نصب شوند.
لایه هوا

ضخامت حداقل لایه هوا در تمامی قسمت‌ها ۲۵ میلیمتر است. در ضمن، لازم است روزنه‌هایی در قسمت فوقانی و تحتانی نما پیش‌بینی شود تا برقراری جریان هوا در این لایه ممکن گردد.

تکانه‌های حرارتی

با توجه به ضخامت کم لایه پلی‌اتیلن، اثر پدیده دولایه در شرایط تابش ناگهانی و شدید آفتاب قابل اغماض است و باعث تغییر شکل ورق‌های نما نمی‌شود. البته، همانگونه که در بخش‌های قبلی نیز مطرح شد، اتصالات قطعات نما باید به گونه‌ای باشد که امان تغییر شکل قطعات در اثر انبساط و انقباض فراهم آید.

نمای آلومینیومی بوسیله زیر سازی فلزی و آلومینیومی به اسکلت ساختمان متصل می گردد . اتصال ورقها به اسکلت ساختمان به دو روش  Hanging  و Fixing  انجام می گیرد

دیتلهای خاص :

۱ ) کف پنجره  ( Flashing   )

جهت آب بندی کف پنجره دو روش پیشنهاد می شود :

کف پنجره ها را می توان با یک ورق سرتاسری با شیب ۱ % پوشاند که از یک طرف به پروفیل پنجره پرچ می شود و از طرف دیگر با یک برگشت به روی ورق های نما بر می گردد .

برای رعایت کردن امتداد شیارها تا فریم پنجره ورق های نما با یک برگشت به فریم پنجره پرچ       می گردند . جهت آب بندی شیار بوجود آمده در کف پنجره از یک ناودانی آلومینیومی با شیب ۲ % در بین دو شیار استفاده می شود .

۲ ) بستن انتهای ورق ها در اطراف نما :

با توجه به اینکه در دو انتهای نما و در زیر نما نمی توان از ناودانی ریلی استفاده کرد از یک نبشی ۳ × ۳  آلومینیومی برای بستن کار استفاده می شود بدین شکل که ابتدا نبشی به دیوار پیچ         می شود سپس ورق انتهائی با یک برگشت به نبشی پرچ می شود این برگشت جهت عدم رویت پرچ پیش بینی شده است .

۳ ) آب بندی پشت بام :

جهت آب بندی نما در پشت بام باز هم از ناودانی آلومینیومی استفاده می شود با این تفاوت که در این ناودانی ها با شیب ۲ % تا ۳ %  و به صورت معکوس به ناودانی های ریلی پیچ می شود .



 نما کامپوزیت

ورق های کامپوزیت از جمله مصالح پیشرفته معماری مدرن می باشدکه بیش از پیش مورد توجه طراحان و مجریان ساختمان قرارگرفته و استقبال و کاربری فراوان این محصول بعنوان یکی از مصالح مورد استفاده در نمای ساختمانها بیانگر، کیفیت مناسب و عدم وجود هرگونه محدودیت در طراحی و اجرای آن میباشد.



کامپوزیت نما

ورق های کامپوزیت از جمله مصالح پیشرفته معماری مدرن می باشدکه بیش از پیش مورد توجه طراحان و مجریان ساختمان قرارگرفته و استقبال و کاربری فراوان این محصول بعنوان یکی از مصالح مورد استفاده در نمای ساختمانها بیانگر، کیفیت مناسب و عدم وجود هرگونه محدودیت در طراحی و اجرای آن میباشد.

همانطور که از نام این محصول پیداست، ورق کامپوزیت آلومینیوم، ماده ای مرکب است که از ۲ لایه آلومینیوم و یک لایه پلاستیک در وسط از نوع پلی اتیلن می باشد تشکیل شده است.

نظر به اینکه این محصول جزء مصالح صنعتی و تولید کارخانجات است بسیاری از خواص مصالح طبیعی نظیر سنگ و چوب درآن بهبود بخشیده شده است. این محصول در برابر شرایط جوی و اشعه ماوراء بنفش و همچنین شرایط اسیدی و قلیایی قوی آلودگی ها و خوردگی و رنگ پریدگی در صورتی که از رزین PVDF استفاده شود مقاومت فوق العاده ای از خود بروز می دهد.و سالیان متمادی بدون تغییر، خواص ظاهری و فنی خود را حفظ می کند.

همچنین از لحاظ مکانیکی، خاصیت ارتجاعی و انعطاف پذیری عالی ورق ها برخلاف مصالح دیگر امکان تغییر شکل به هر فرم دلخواه را می دهد. همچنین این محصول در رنگ ها و طرح های بسیار متنوع تولید می شود. علاوه بر رنگ های موجود در طبیعت، می تواند به شکل انواع سنگ، چوب و حتی طیف های متفاوت رنگ برحسب زاویه تابش نور و هرآنچه که بتوان تصور نمود تولید شود.



مزایای نمای کامپوزیت آلومینیوم:

1. وزن بسیار سبک، هر متر مربع ورق کامپوزیت تنها 5.4 کیلوگرم وزن دارد با در نظر گرفتن وزن پروفیل های زیر سازی وزن نهایی هر متر مربع 9 کیلوگرم می باشد.
2.ورق کامپوزیت آلومینیوم از لایه های آلومینیوم و پلی اتیلن تشکیل شده و در برابر عوامل جوی، رطوبت، اشعه های خورشید بیشترین پایداری را دارد.ماندگاری کامپوزیت از نمای سنگ ( که با نفوذ رطوبت در خلل و فرج و لا به لای آن و یخ زدن، باعث خرد شدن آن درطولانی مدت می گردد) بیشتر است.
3. اجرای نمای کامپوزیت با طرح ها ی مختلف شامل بُعد ها و قوس ها امکانپذیر است.
4. با توجه ضریب نفوذ حرارتی کم پلی اتیلن و محبوس شدن مقداری هوا در پشت نما، در صورت اجرای صحیح عایق حرارتی خوبی محسوب می گردد.
5. با توجه به انعطاف پذیر بودن آن، نمی شکند، سقوط نمی کند و در کل حادثه ساز و خطر آفرین نیست.
6. سریع الاجرا بوده و اجرای آن بصورت خشک است. در حین اجرا ریخت و پاش ندارد.
7. در هر مکانی می توان آن را استفاده کرد از دکوراسیون داخلی گرفته تا زیر سقف ها و تاسیسات توکار،دریچه کولر و...
8. پرت و مانده پانل کامپوزیت کاملا" بازیافت شده و آلودگی زیست محیطی ایجاد نمی کند.
9. فلز آلومینیوم جزو فلزات نیمه گران بها محسوب می گردد و ارزش آن در طول زمان افزاییش می یابد، استفاده ازنمای کامپوزیت (و یا هر گونه استفاده دیگر از این فلز)نوعی سرماه گذاری برای نسل آینده می باشد.





نمای کامپوزیت به چندین روش اجرا میشود که برخی از روشهای متداول آن به صورت ذیل میباشد:

اجرای کامپوزیت نما


1. روش ثابت (Fixing )----- استاندارد
2. روش ریلی (Hanging) ----- استاندارد
3. فریم (H,L)----- معمول
4 .کلمپ----- معمول

سیستم اجرای نمای آلومینیومی به شرح زیر می باشد:

Fixing:

در این روش ورق های کامپوزیت بعد از برش و مونتاژ به صورت ثابت با پیچ ویا بر روی زیر سازی متصل شده که از لحاظ اجرایی بسیار ساده و سبک می باشد و از سرعت بالایی در نصب بر خوردار است که برای مصالح زیرسازی آن می توان از پروفیل های قوطی آهنی یا آلومینیمی استفاده کرد.در بین فاصله ورق های نصب شده جهت ایجاد نمایی زیباتر و ضد آب شدن نما از چسب سیلیکون و دزدگیر های لاستیکی استفاده می گردد.

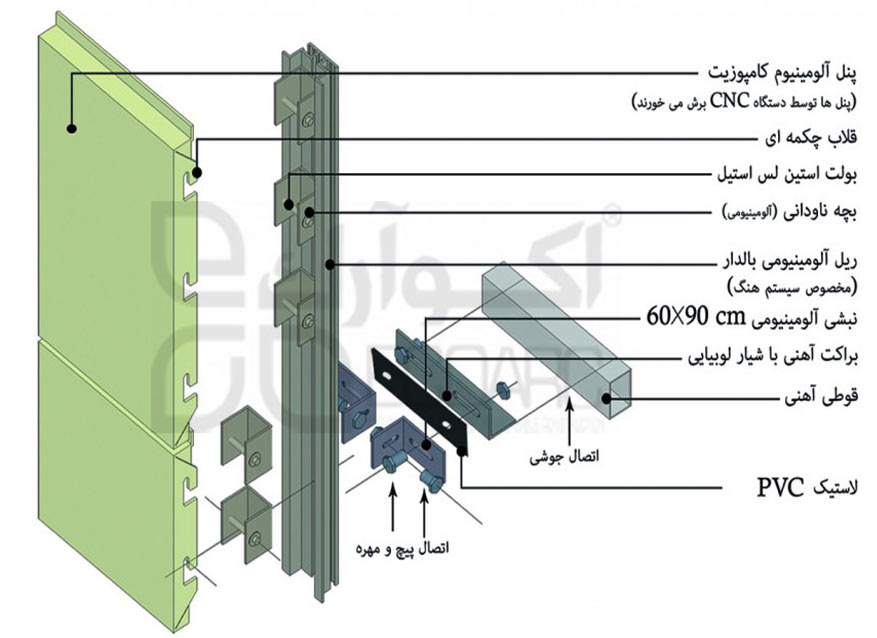

Hanging:

در این سیستم که بهترین نوع استاندارد نصب می باشد پروفیل های اصلی که ناودان آلومینیومی می باشند توسط نبشی هایی که دارای سوراخ های لوبیایی شکل می باشد به براکت های فلزی که روی صفحات پلیت،با شاسی جوش شده اند پیچ و مهره می شوند و ناودانی های کوجک که دارای پین فلزی ضد زنگ می باشد درون ناودانی اصلی قرار میگیرند ورق های کاست شده به صورت پازل بروی پین بچه ناودانی قرار میگیرند.
